Настройка входит в стоимость

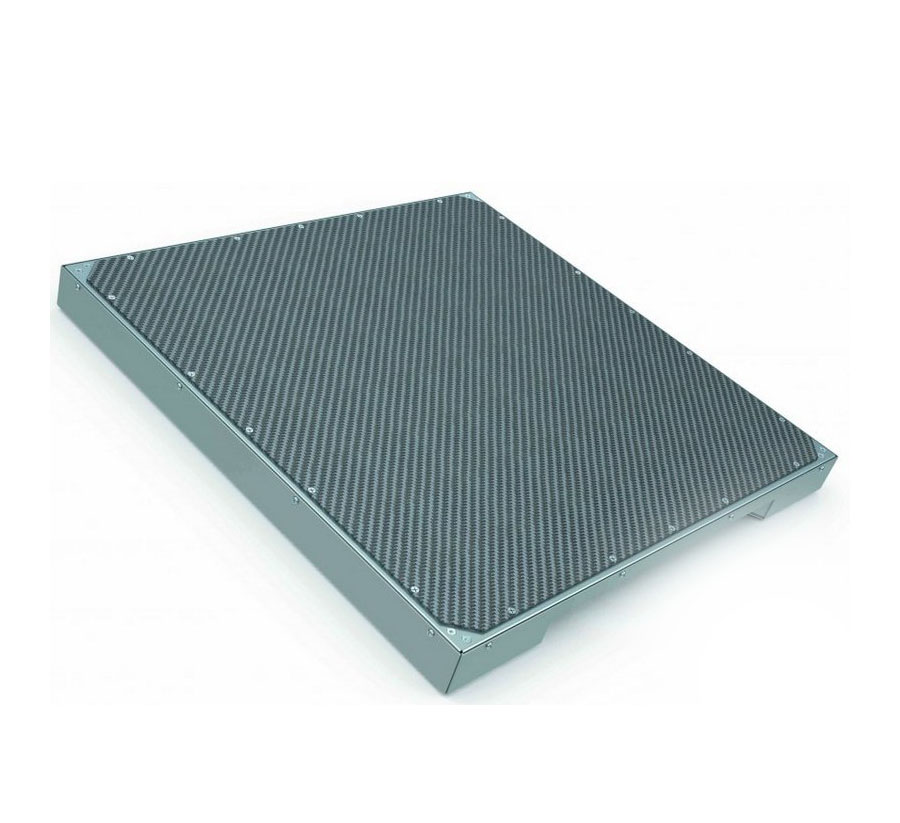

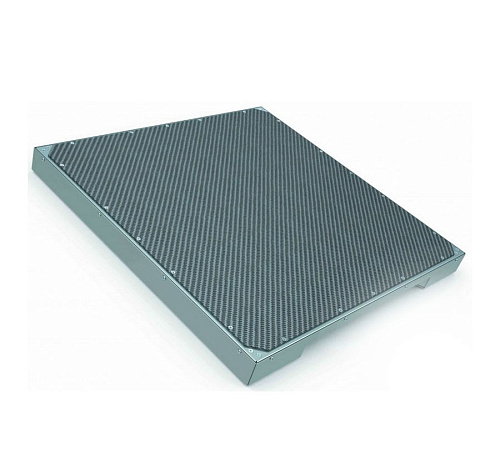

Рентгенотелевизионная система КАРАТ РТС 2020 предназначена для контроля качества сварных соединений и литых деталей радиационной толщиной от 1 до 80 мм по стали при использовании рентгеновского аппарата постоянного потенциала с напряжением до 450 кВ. Система КАРАТ РТС 2020 работает в режиме «живой» картинки и в режиме накопления требуемого числа кадров, что позволяет за меньшее время экспозиции добиваться чувствительности контроля, превышающей чувствительность запоминающих пластин и рентгеновской плёнки. Оператор компьютера имеет возможность видеть полученное рентгеновское изображение и обрабатывать его для лучшей выявляемости дефектов.
Рентгенотелевизионная система служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Рентгеновское излучение, проходя сквозь исследуемый объект, попадает на входное окно ППД, представляющего собой матрицу чувствительных элементов. На входном экране ППД рентгеновское излучение поглощается с генерацией фотонов света, которые преобразуются в поток электронов элементами матрицы ППД.
ПЗС-матрица преобразует свет в электрические сигналы, которые оцифровываются и поступают в компьютерную систему для улучшения, обработки и архивирования изображения, на компьютерном мониторе которой можно наблюдать как прямое, так и обработанное изображение объекта контроля. Типовая рентгенотелевизионная система может быть настроена таким образом, чтобы рентгеновское изображение максимального размера, определяемого размером ППД 200х200 мм, трансформировалось на весь экран монитора.
| Характеристика | Значение |
| Сенсор | |
| Панель | Аморфный кремний |
| Сцинтиллятор | Csl (TI) или различные Gd202S: Tb (G0S) |
| Размер области детектирования, мм | 200 х 200 |
| Количество пикселей в активной области | 1024 х 1024 |
| Электроника | |
| Усилитель | 8 х128 канальный с низким уровнем шума с 2 (АО) или 6 (АР) коэффициентами усилением |
| АЦП | 14 бит (АО), 16 бит (АР) |
| Механика | |
| Размеры, см | 29,5 х 36,0 х 2,2 |
| Материал корпуса | алюминий |
| Защита от ионизирующего излучения (экранирование) | реализуется в виде дополнительной кассеты из вольфрама, закрывающей электронику |
| Связь | |
| Передача данных | Ethernet 1 Гб/с |
| X-ray I/F | Встроенный X-ray триггер (внешняя синхронизация) |
| ПО | Windows ОС 64 бит, ПО «Х-Vizor» |
| Производительность | |
| DQE | 75% (0,1/м м ), 58% (1,1/м м ), 37% (2,1/м м ) для RQA5 с Csl |
| MTF | 67%(1,1/мм), 33%(2,1/мм) с Csl |
| Послесвечение | < 8% 1-й кадр |
| Динамический диапазон | > 78 дБ (АО), > 88дБ (АР) |
| Энергия | 20 кэВ -15 МэВ (с защитой электроники) |
| Условия эксплуатации | |
| Температура, ºС | +10 : +40 (работа), -10 : +50(хранение) |
| Влажность | 10-90% RH (без конденсата) |
| Степень защиты | IP-65 (защита от пыли и струи воды под низким давлением) |
| Вибрации | IEC/EN 6 0 0 6 8 -2 -6 (1 0 -1 5 0 Гц, 0,5д) |
| Удар | IEC/EN 60068-2-27(11 мс, 2 д) |
| Электропитание | |
| Питание |
100-240 В, 50/60 Гц Источник питания XRD-EPS 215 Вт |
| Мощность, Вт | 25 |
| Нормативные документы | |
| Стандарты | UL-60601-1, IEC/EN-60601-1, IEC/EN-60950-1 |
| Правила | CЕ, RoHS |
|
Цифрами обозначены:
|
